Questão
ID 508357Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

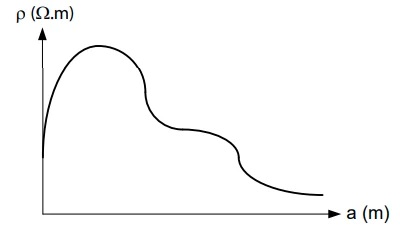

Com o objetivo de realizar o projeto de um sistema de aterramento de uma instalação hipotética, a equipe técnica da empresa realiza uma série de medidas empregando o método de Wenner. A partir dos dados obtidos nas medidas, foi plotado o gráfico espaçamento (a) pela resistividade (ρ), conforme mostrado na Figura a seguir.
\(\quad\)
\(\quad\)
De acordo com o perfil da curva apresentada, o número de camadas estratificadas do solo é
