Questão
ID 505638Disciplina: Engenharia Mecatrônica
Assuntos: Diagrama de Blocos, Modelagem, Controle e Instrumentação de Processos Químicos
Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

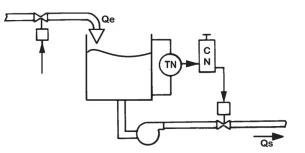

Considere o sistema de controle de nível mostrado no esquema a seguir.

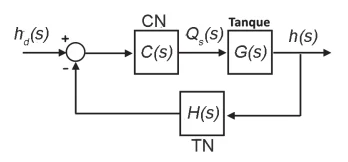

A representação em diagrama de blocos desse sistema é dada por:
A FTMF do sistema de controle de nível, entre h(s), a altura do fluido no tanque medida pelo transdutor TN, e hd(s), a altura desejada, ajustada no controlador de nível CN, dada por \(\frac{h\left(s\right)}{h_d\left(s\right)}\), é
