Questão
ID 503522Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Equivalentes e Circuitos Magnéticos, Teoremas: Superposição, Thévenin, Norton
Ano: 2026 Banca: Fundação CESGRANRIO Órgão: Caixa Econômica Federal

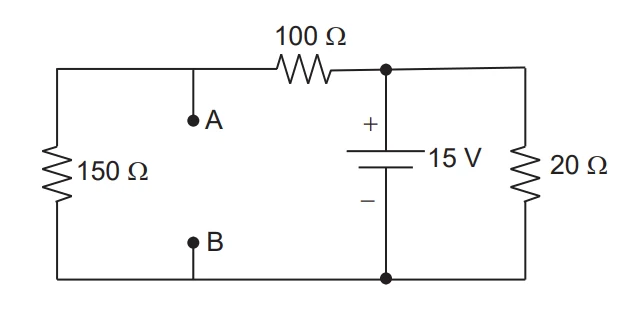

A Figura a seguir mostra um circuito elétrico puramente resistivo com todos os seus componentes considerados ideais. Esse circuito é alimentado por uma fonte de Tensão Contínua (CC) de 15 volts.
Quais são os valores das grandezas Vth e Rth do circuito Equivalente Thevenin, medidos entre os pontos A e B?
