Questão 503421

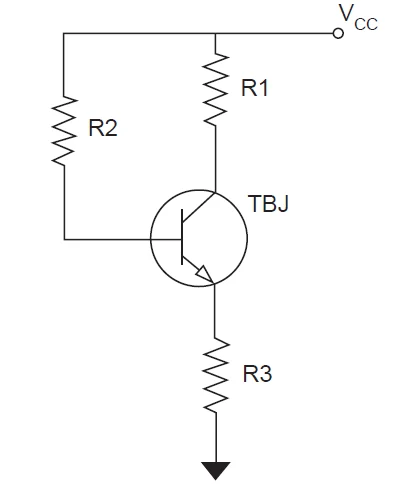

Os circuitos de polarização de Transistores Bipolares de Junção têm por objetivo ajustar um ponto de operação desse dispositivo. Os resistores associados à Figura a seguir têm os seguintes valores: R1 = 800 Ω, R2 = 230 kΩ e R3 = 200 Ω. O valor do ganho de corrente do TBJ é β_cc = 100, e o valor da tensão de alimentação é V_cc = 20,7 V.

Considerando-se que todos os componentes sejam ideais, e que o valor das correntes de emissor e coletor sejam aproximadamente iguais, a classificação desse circuito de polarização e o seu ponto de operação, são, respectivamente:
