Questão
ID 503363Disciplina: Engenharia Mecatrônica
Assuntos: Composição de Tensões, Elementos de Máquinas, Modelagem Estática e Dinâmica
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

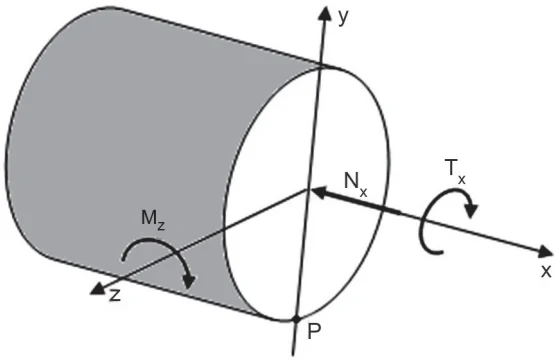

Uma transmissão de movimento entre eixos paralelos é realizada por meio de um par de engrenagens helicoidais que transmitem aos eixos uma força normal Nx, um torque Tx e um momento fletor Mz, conforme ilustrado na seção transversal apresentada na Figura.
Diante desse cenário, esses esforços produzem, no cubo representativo do ponto P da seção transversal da Figura, tensões normais e cisalhantes, tais que
