Questão
ID 502844Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores, Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

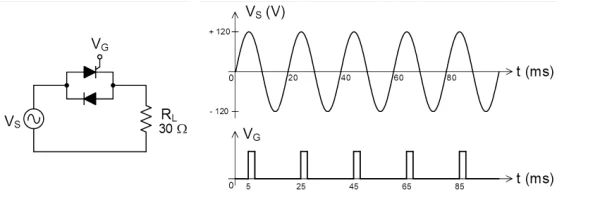

O circuito da Figura abaixo tem como objetivo controlar a potência que uma fonte de tensão alternada VS entrega para uma carga resistiva RL . A potência na carga é controlada através do disparo de um SCR (Silicon Controlled Rectifier). As formas de onda da tensão alternada VS e da tensão de disparo VG também estão representadas na Figura abaixo.
Considerando-se ideais o diodo e o SCR, a corrente média, em ampères, que circula pelo SCR é igual a
