Questão
ID 502836Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Coordenação da Proteção e Cálculos de Curto-circuito, Proteção de Sobrecorrente Direcional e Diferencial, Transformadores para Instrumentos, Transformador de Potencial e Transformador de Corrente
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

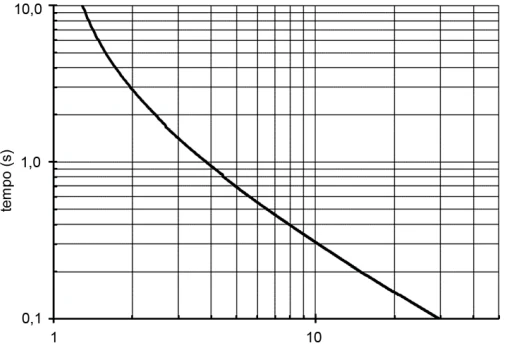

Considere um ramal de distribuição de 13,8 kV, protegido por um relé de sobrecorrente temporizado, que obedece à seguinte curva de proteção:
Corrente no relé (múltiplo da corrente de ajuste)
Sabe-se que
• a relação de transformação do transformador de corrente é 100:5;
• a corrente de ajuste secundária da unidade temporizada é 3 A.
Caso ocorra uma falta bifásica no ramal, cujo valor da corrente seja de 480 A, em quantos segundos, a partir do instante em que ocorreu a falta, o relé deverá atuar?
