Questão 502823

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 502823

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA

Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

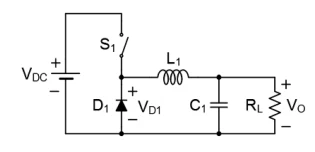

O circuito representado na Figura abaixo é um conversor de potência do tipo CC-CC, cuja finalidade é converter uma tensão não regulada V_DC em uma tensão regulada V_O aplicada em uma carga R_L , onde o valor da tensão na carga é controlado através do ciclo de trabalho da chave S₁.

Nesse conversor,

Alternativa A:
o ciclo de trabalho da chave também deve ser aumentado para manter constante o valor da tensão V_O, caso a tensão V_DC aumente.
Alternativa B:
a tensão na saída V_O será maior que a tensão V_DC, se o ciclo de trabalho da chave S₁ for superior a 50% do período.
Alternativa C:
a polaridade da tensão V_O na saída é invertida em relação à tensão V_DC na entrada.
Alternativa D:
a tensão média V_D1 no diodo é igual à tensão média na carga R_L em regime permanente.
Alternativa E:
a corrente média na resistência de carga R_L é igual à corrente média fornecida pelo capacitor C₁ em regime permanente.
