Questão
ID 502764Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC, Circuitos com Amplificadores e com Conversores de Dados, Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

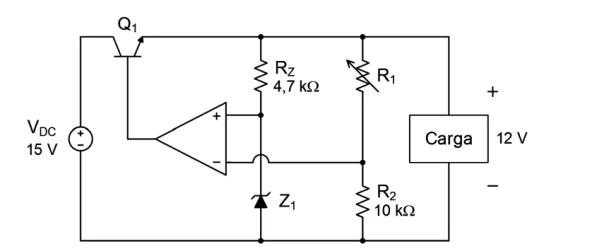

Na Figura a seguir, aparece o diagrama esquemático de um circuito regulador de tensão linear. A partir de uma fonte não regulada VDC, esse circuito é capaz de entregar uma tensão regulada para a carga, cujo valor pode ser ajustado através do resistor variável R1.
Nesse regulador, o amplificador operacional é considerado ideal, e o diodo zener Z1 apresenta uma tensão de ruptura igual a 5,0 V.
Dessa forma, qual deve ser, em quilo-ohms, o valor da resistência R1, de modo que o regulador entregue para a carga uma tensão igual a 12 V?
