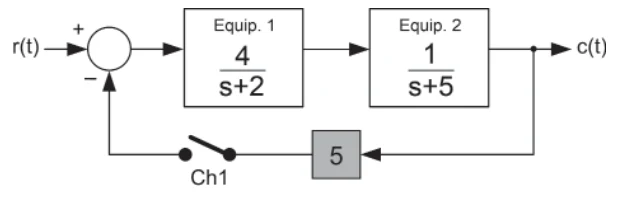

Um sistema formado por dois equipamentos, que funcionava com a chave Ch1 aberta, teve seu comportamento dinâmico modificado quando a chave Ch1 foi fechada, conforme ilustrado na Figura abaixo.
Face ao exposto acima, considerando-se uma entrada do tipo degrau em r(t), os tipos de comportamento dos sinais de saída c(t), com a chave Ch1 aberta e, em seguida, com a chave Ch1 fechada, serão, respectivamente:
