Questão
ID 502655Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise em Regime Permanente, Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

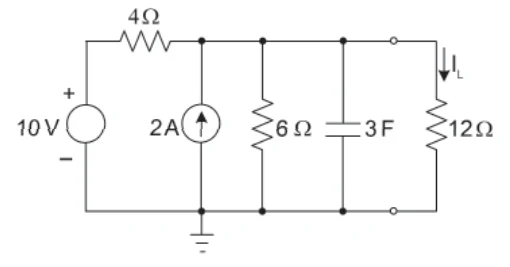

O circuito ilustrado na Figura abaixo encontra-se funcionando em regime permanente, sendo alimentado por uma fonte de tensão CC de 10 V e uma fonte de corrente de 2 A. Os componentes são considerados ideais.
Nessas condições, a corrente IL que passa pelo resistor de 12 \(\Omega\), medida em ampères, é
