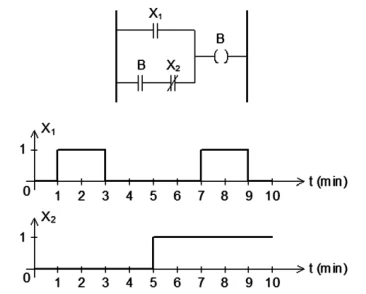

Em uma planta industrial, uma bomba de combustível é utilizada para bombear óleo diesel para um tanque de armazenamento. Quando acionada, essa bomba mantém a vazão de óleo constante em 20 litros por minuto. O acionamento dessa bomba é comandado por um Controlador Lógico Programável (CLP), cuja programação em linguagem ladder está ilustrada abaixo, onde B é o sinal que aciona a bomba quando em nível lógico alto.
Na Figura também é mostrada a evolução no tempo dos sinais de comando X1 e X2 .
Considerando-se que o tanque de armazenamento inicia a sua operação em t = 0 completamente vazio, qual será o volume, em litros, de óleo diesel armazenado nesse mesmo tanque no instante t = 10 min?
