Questão
ID 497728Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Equivalentes e Circuitos Magnéticos, Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes), Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2023 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.

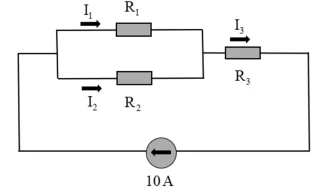

No circuito mostrado na figura a seguir, considere os resistores R1 = 4 Ω, R2 = 8 Ω e R3 = 10 Ω, e corrente elétrica em ampere (A).
\(\quad\)
\(\quad\)
Com base nessas informações e no circuito precedente, julgue os itens que se seguem.
A corrente elétrica I1 é igual a \(\frac{20}{3}\)A , ao passo que a corrente elétrica I2 corresponde a \(\frac{10}{3}\)A.\(\frac{10}{3}A.\)
