Questão
ID 3546492Disciplina: Engenharia Mecatrônica
Assuntos: Dimensionamento de Elementos de Máquinas: Eixos, Molas, Engrenagens, Mancais, Correias, Freios e Embreagens
Ano: 2016 Banca: IFMS - Instituto Federal de Educação, Ciência e Tecnologia do Mato Grosso do Sul Órgão: Instituto Federal de Mato Grosso do Sul

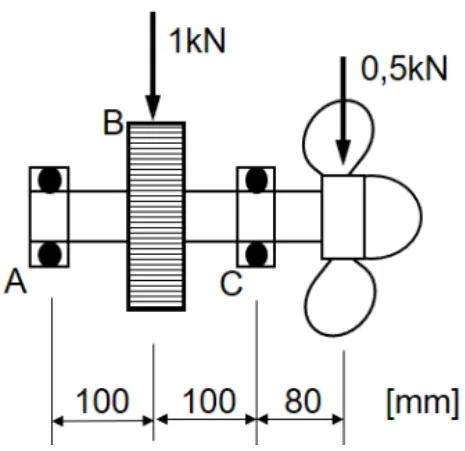

A figura mostra o eixo que aciona a hélice de uma embarcação através de uma engrenagem de dentes retos (B). O eixo é apoiado por doisrolamentos (A e C) e a potência transferida é de 4,0 kW a uma rotação de 400 rpm. Supondo que a engrenagem causa sobre o eixo uma força perpendicular de 1 kN e a hélice, uma força perpendicular de 0,5 kN, assinale a alternativa que indica o máximo torque e momento fletor no eixo, respectivamente (Considere π =3,00)
