Questão 3546139

Engenharia Mecatrônica · 2023

Questão

ID 3546139

Disciplina: Engenharia Mecatrônica

Assunto: Composição de Tensões

Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

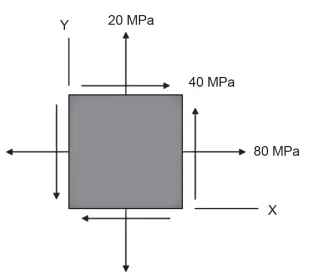

Considere o estado plano de tensão em um ponto de um elemento estrutural apresentado na Figura abaixo.

Quais os valores, em MPa, das tensões principais \(σ_1\) , e \(σ_2\) e da tensão de cisalhamento máxima \(τ_{\max}\) ?

\(\sigma\) ₁	\(\sigma_2\)	\(τ_{\max}\)
100	50	0

\(\sigma\) ₁	\(\sigma\) ₂	\(τ_{\max}\)
100	0	50

\(\sigma_1\)	\(\sigma_2\)	\(τ_{\max}\)
50	0	100

\(\sigma_1\)	\(\sigma_2\)	\(τ_{\max}\)
0	100	50

\(\sigma_1\)	\(\sigma_2\)	\(τ_{\max}\)
0	50	100
