Questão

ID 3545999

Disciplina: Engenharia Mecatrônica

Assunto: Composição de Tensões

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

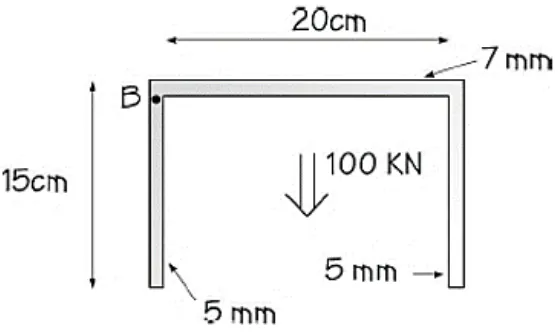

Mostra-se na figura, um perfil de chapa fina em formato de “U” constituído por: mesa superior horizontal com comprimento de 20 cm e espessura de 7 mm; duas almas verticais com 15 cm de altura e espessura de 5 mm. Um esforço cortante vertical resultante V atuando para baixo, aplicado no centro da mesa superior. Admita que o esforço cortante é equilibrado pelo cisalhamento na parede fina do perfil. O ponto B está localizado na extremidade esquerda da mesa superior (espessura 7 mm).

Assinale a opção que descreve corretamente a tensão de cisalhamento em B em comparação com a tensão nas almas verticais.

Alternativa A:
A tensão em B é maior que nas almas, porque a mesa superior carrega todo o esforço cortante.
Alternativa B:
A tensão em B é menor que nas almas, pois a maior espessura da mesa reduz o valor de τ para o mesmo fluxo 𝑞.
Alternativa C:
A tensão em B é igual à das almas, já que o esforço cortante é o mesmo em toda a seção.
Alternativa D:
A tensão em B é nula, pois o esforço cortante só pode ser resistido pelas almas.
Alternativa E:
A comparação é impossível sem conhecer o momento de inércia da seção.
