Questão 3545956

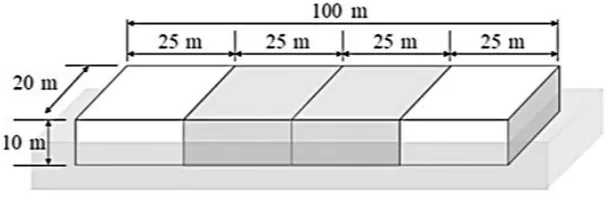

Uma barcaça de 100m×20m×10m flutua em águas calmas. O peso leve é de 2000 t, distribuído uniformemente. Os dois porões centrais, 25 m cada, estão completamente cheios de água doce, como indicado na figura. Considere empuxo aproximadamente uniforme e equilíbrio estático. Sendo W(x) a carga distribuída de peso por unidade de comprimento e B(x) a carga distribuída de empuxo por unidade de comprimento.

Assinale a opção que descreve corretamente, de forma qualitativa, as curvas de carga R(x)=W(x)−B(x), força cortante V(x) e momento fletor M(x).
