Questão
ID 3500290Disciplina: Engenharia Mecatrônica
Assunto: Diagrama de Blocos
Ano: 2011 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

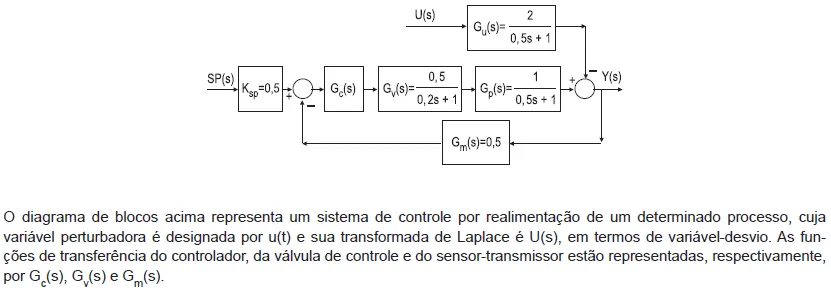

De acordo com as funções de transferência representadas no diagrama de blocos, analise as afirmativas a seguir.
I - O sensor-transmissor é muito rápido se comparado ao processo e, por isso, a sua função de transferência é representada apenas por um ganho.
II - A válvula de controle é do tipo ar-abre (ou falha fechada), porque o seu ganho é positivo.
III - Se Gc(s) = 5(2s + 1)/2s, o controlador é do tipo PI, e a sua ação é reversa.
Está correto o que se afirma em
