Questão 3498545

Um dos métodos para a obtenção do fator de atrito (f) é o uso do diagrama de Moody. Utilizando-se esse diagrama, é possível obter o fator de atrito para qualquer tipo de escoamento, fluido e rugosidade de uma tubulação. Para tal, é necessário o conhecimento da rugosidade relativa do tubo e do tipo de escoamento, por meio do número de Reynolds.

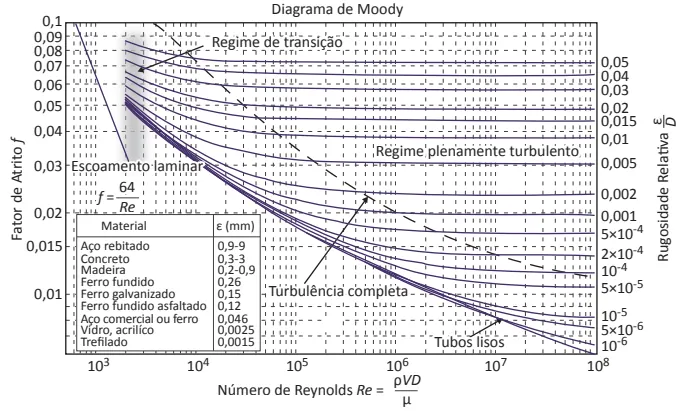

No diagrama de Moody, apresentado a seguir, estão evidenciados os regimes de escoamento e os valores de rugosidade para alguns materiais.

MORAN, M. J. et al. Principles of engineering thermodynamics. 8. ed. Hoboken, Nova Jersey (EUA): John Wiley & Sons, 2015 (adaptado).

Com base no diagrama de Moody e admitindo a densidade e a viscosidade dinâmica da água a 20 °C iguais, respectivamente, a 1 000 kg/m³ e 1,0·10^-3 Pa·s, avalie as afirmações a seguir.

I. A água escoa em uma tubulação de ferro fundido com 50 cm de diâmetro à velocidade de 2 m/s, e o regime desse escoamento é turbulento.

II. Em um tubo de 20 cm de diâmetro, passa água a 0,005 m/s, o regime é laminar e o fator de atrito é 0,064.

III. A água escoa em um tubo liso de 10 cm de diâmetro a 2 m/s, e o regime é plenamente turbulento.

É correto o que se afirma em
