Questão 3478063

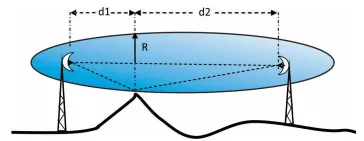

Obstáculos podem estar presentes nas linhas de visada dos sistemas de transmissão de informação por RF em rádio-visibilidade. Esses obstáculos podem produzir reflexões nos feixes de RF. A interação, nos receptores, entre os sinais diretos e os sinais refletidos pelos obstáculos podem produzir reforço ou desvanescimento (fading) no sinal, acarretado pela diferença de fase dos sinais recebidos, produzidos pelos diferentes percursos. Os lugares geométricos nos quais os sinais refletidos chegam aos receptores, com diferenças de fase de n.(L/2), onde L é o comprimento de onda do sinal e n um número impar, são chamados Elipsoides de Fresnel. A figura mostra um caso geral para n =1, isto é, um sinal direto, um sinal refletido por um obstáculo no primeira Elipsoide de Fresnel, e o Raio R do círculo da seção reta do Elipsoide no ponto de reflexão.

No caso em questão temos um lance de RF que opera numa frequência de 3,0 GHz em visada direta de 36 km, onde existe um obstáculo na metade do lance. O raio R do Elipsoide de Frenel no ponto do obstáculo é de:
