Questão 3477506

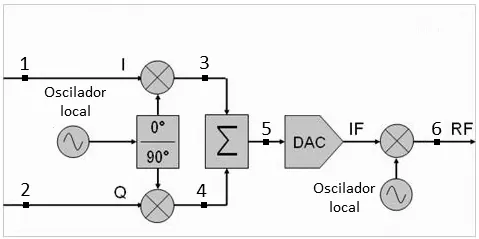

Transmissores Very High Frequency (VHF) e Ultra High Frequency (UHF) podem ser descritos em termos de blocos funcionais. A figura abaixo ilustra, de forma simplificada, um desses blocos: o modulador; mais especificamente, do tipo I/Q – In Phase/Quadrature, capaz de gerar sinais modulados em quadratura. Nessa figura, os blocos identificados pelos caracteres “Σ” e “DAC” representam um somador e um conversor digitalanalógico e os termos IF e RF significam Frequência Intermediária e Radiofrequência, respectivamente. Além disso, alguns pontos de interesse estão identificados com números.

(Disponível em: <http://pneuhiver.info/i-q-modulator-block-diagram/> Adaptado. Acesso em: 08 abr. 2017.)

Avalie as afirmações sobre esse diagrama.

I. Um osciloscópio conectado aos pontos 1 e 2 indicaria sinais banda-base digitais.

II. Trata-se de um modulador capaz de gerar, dentre outros tipos, sinais 16-QAM (Quadrature Amplitude Modulation).

III. O propósito do primeiro oscilador da esquerda para a direita é gerar a portadora para a transmissão.

IV. O segundo oscilador, da esquerda para a direita, está 90° defasado em relação ao primeiro.

Está correto apenas o que se afirma em
