Questão
ID 3477375Disciplina: Engenharia Mecatrônica
Assunto: Registradores e Contadores
Ano: 2018 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia Energética de Minas Gerais

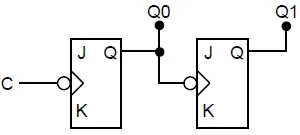

No circuito abaixo, o sinal C é a entrada de relógio (clock) e o conjunto Q0 e Q1 é a saída, sendo Q0 o seu bit menos significativo. Considerar que as entradas J e K dos flip-flops estão permanentemente ligadas ao nível lógico alto.
Podemos afirmar que o circuito funciona como um contador assíncrono:
