Questão
ID 3477308Disciplina: Engenharia de Telecomunicações
Assunto: Amplificadores Operacionais
Ano: 2018 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia Energética de Minas Gerais

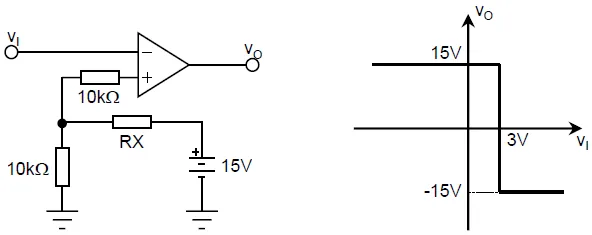

No circuito abaixo considerar o amplificador operacional ideal alimentado com uma fonte simétrica de \(\pm\) 15V e com valor de saturação da saída igual à tensão de alimentação. De acordo com o gráfico da função de transferência mostrado, o valor do resistor RX é:
