Questão 3476934

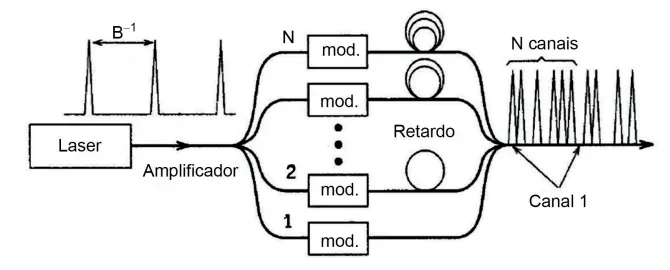

A Figura abaixo ilustra um multiplexador TDM óptico, baseado em linhas de retardo. Um laser gera o trem de pulsos inicial a uma taxa de B bps (bits por segundo), que é a taxa de dados de um único usuário. Esse trem é dividido para os N usuários, que inserem seus bits de informação por meio de moduladores ópticos (mod.), bloqueando ou deixando passar o pulso original. Cada um dos N usuários sofre diferentes retardos e é inserido no seu espaço (slot) de tempo adequado a intervalos de 1/NB.

Considerando-se que o usuário de índice n (n = 1, ..., N) ocupa o n-ésimo slot de tempo, qual é a expressão para o retardo inserido pela linha de retardo do n-ésimo usuário?
