Questão 3476930

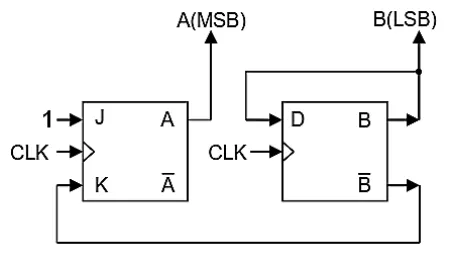

Os flip-flops A e B formam um circuito sequencial síncrono de contagem, em que o estado do flip-flop A é o bit mais significativo (MSB), enquanto o estado do flip-flop B é o bit menos significativo (LSB).

Considerando que, inicialmente, a contagem está em 10 (ou seja, A = 1 e B = 0), qual será o novo valor da contagem após a subida do clock?
