Questão
ID 3476927Disciplina: Engenharia Mecatrônica
Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo
Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

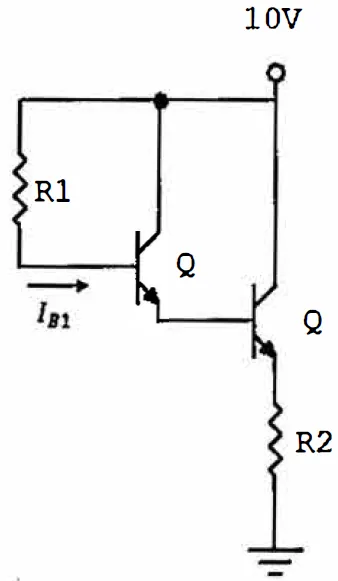

Observe o circuito abaixo.
Sabendo que o circuito acima utiliza dois transistores iguais e considerando \(\beta\) = 50, VBE = 0,7 V,R1 = 3M \(\Omega\) e R2 = 176 \(\Omega\) , é correto afirmar que a corrente IB1 é igual a:
