Questão
ID 3476669Disciplina: Engenharia de Telecomunicações
Assunto: Interferência
Ano: 2023 Banca: COPEVE/UFAL - FUNDEPES Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Alagoas
No projeto de infraestrutura de telecomunicações para edificações hospitalares, questões referentes a compatibilidade eletromagnética devem ser observadas. Os equipamentos eletromédicos devem ser afastados de Fontes de Radiofrequência (RF) para evitar eventuais avarias em medições de parâmetros vitais, como a oximetria de pulso. Considerando que os parâmetros de referência são calculados com base na tabela 1.
Tabela 1 — Parâmetros de referência para instalações de equipamentos eletromédicos
Frequência (MHz) | Equação base de cálculo |
80-800 | \(d=\frac{23\sqrt{P}}{E_1}\) |
800-2500 | \(d=\frac{12\sqrt{P}}{E_1}\) |
Acima de 2.500 | \(d=\frac{6\sqrt{P}}{E_1}\) |
d: distância do transmissor ao equipamento eletromédico; P: potência máxima do transmissor, declarada na saída dos seus terminais em W; E1: Nível de conformidade do equipamento em V/m; | |
Suponha que na sala de triagem da emergência de um hospital seja instalado um oxímetro de pulso digital, cuja imunidade declarada em seu manual seja de 3 V/m. As fontes de RF com as características técnicas que estarão na sala estão listadas na tabela 2.
Tabela 2 — Fontes de radiofrequência e características técnicas
Fonte de RF | Frequência (MHz) | Potência máxima declarada(mW) |
Smartphone com sinal 4G | 750 | 90 |
Smartphone com sinal 5 G | 4.200 | 22,5 |
Roteador wi-fi 5G | 5.000 | 22,5 |

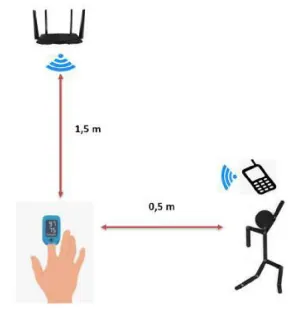

Os equipamentos estão em visada direta em relação ao oxímetro, como pode ser observado na figura.
Em relação a esse cenário, as distâncias estão
