Questão 3476531

Nas entradas e na saída de um Controlador Lógico Programável (CLP) estão conectados os seguintes componentes:

Entradas:

\(X_0\) = Botão retentivo de 2 posições, sendo, na posição 1, automático; na posição 2, manual.

\(X_1\) = Sensor S1

\(X_2\) = Sensor S2

\(X_3\) = Botão liga pulsante

\(X_4\) = Botão desliga pulsante

Nota: O botão retentivo na entrada \(X_0\) , na posição 1 (automático) emite um sinal na entrada. Se na posição 2 (manual) não emite sinal na entrada.

Saída:

\(Y_0\) = Bomba d’água

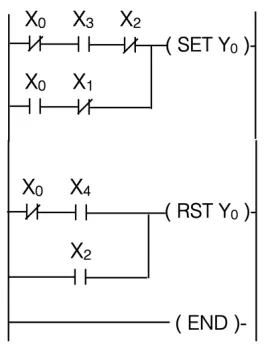

O programa em Ladder instalado no CLP é o seguinte:

Analisando-se o programa, constata-se que o sistema em
