Questão
ID 3476247Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2024 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

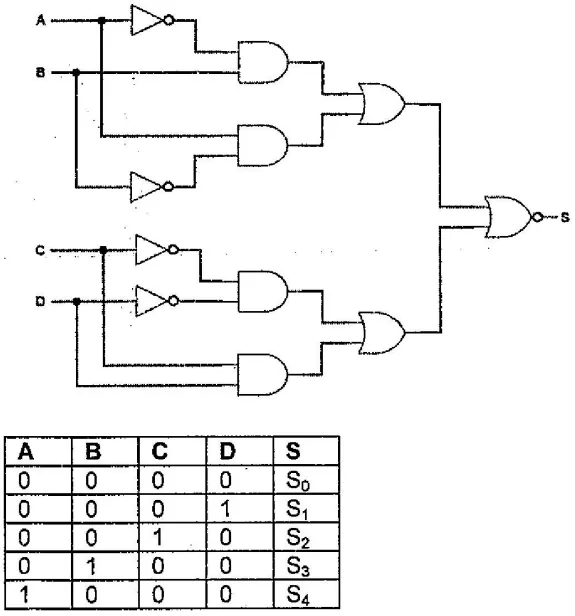

Uma matriz de áudio localizada em um navio possui o circuito lógico apresentado abaixo em seu diagrama esquemático.
Considerando as entradas lógicas A, B C, e D da tabela acima, quais são os níveis lógicos S0, S1, S2, S3, e S4 observados, respectivamente?
