Questão 3476180

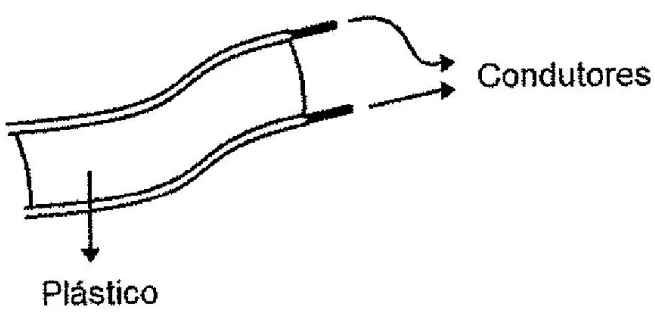

Considere a linha bifilar abaixo:

Calcule a impedância característica da linha de transmissão e assinale a opção correta.

Dados: A distância entre os centros dos dois conectores é de 1 cm; os dois condutores são iguais e o diâmetro de cada um é igual a 2 mm; e a constante dielétrica relativa do plástico utilizado é igual a 3,

Considere: \(Z_0=\frac{276}{\sqrt{ε_r}}\) log \(\frac{2D}{d}\) ; 3^1/2 = 1,73.
