Questão
ID 3475800Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2026 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Telecomunicações Brasileiras S.A.

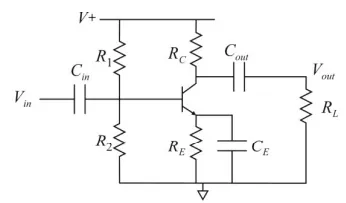

Em um amplificador com transistor NPN com ganho de corrente β = 1000 e VBE = 0,7 V, a alimentação é V+ = 12 V, e os componentes valem R1 = 100 kΩ, R2 = 20 kΩ, RC = 2 kΩ e RE = 1 kΩ. Para análise em CA (pequeno sinal), Cin, Cout e CE são suficientemente grandes para se comportarem como curto-circuito na faixa de frequências de interesse, quando aplicável.
A partir dessas informações e da figura precedente, que ilustra o amplificador descrito, julgue os itens seguintes.
Para uma carga externa RL = 1 kΩ e uma tensão térmica VT = 25 mV, o módulo do ganho de tensão em pequeno sinal pode ser corretamente aproximado por Av > 50.
