Questão 3327530

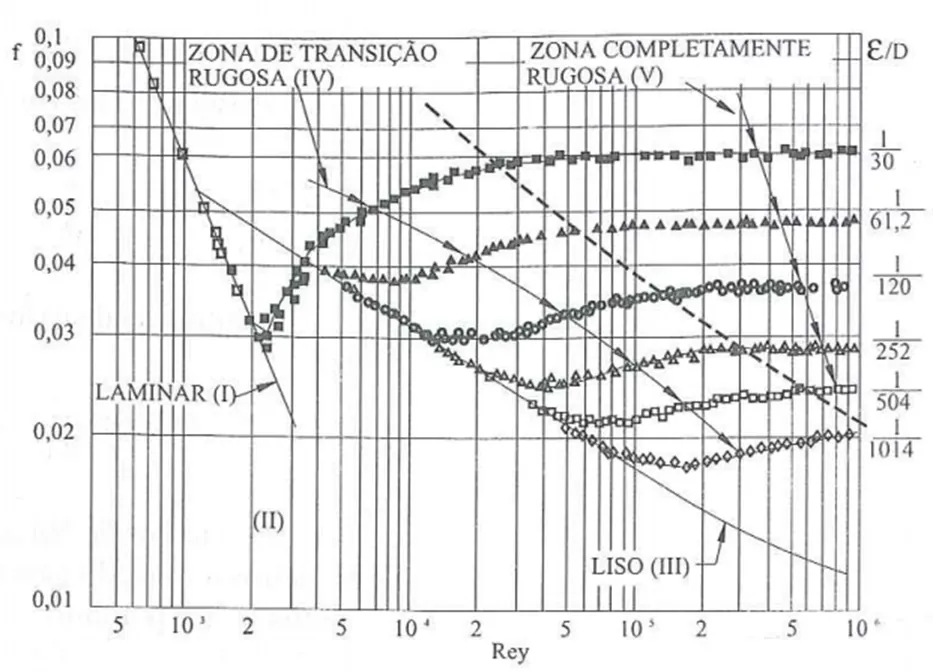

Para o cálculo de perda de carga em uma adutora ou sistema de tubulações, uma das variáveis utilizadas é o fator de atrito, comumente representado pela letra f, que pode ser determinado matematicamente por equações como a de Swamee – Jain (1976), Colebrook e White (1993) e Swamee (1993), podendo ainda ser determinado de forma prática através de diagramas como o de J. Nikuradse (1933), apresentado na figura a seguir.

Fonte: PORTO, R. M. Hidráulica básica. 4ª ed. São Carlos: EESC-USP, 2006

Em relação ao diagrama, julgue as afirmações seguintes como verdadeiras (V) ou falsas (F).

( ) Na região I, escoamento laminar, o fator de atrito independe da rugosidade devido ao efeito da subcamada limite laminar.

( ) Na região II, o fator de atrito é determinado em função da relação entre rugosidade/diâmetro.

( ) Na região III, curva dos tubos lisos, o fator de atrito só depende do número de Reynolds.

( ) Na região IV, região de transição entre os escoamentos liso e rugoso, o fator de atrito depende unicamente da rugosidade relativa.

( ) Na região V, curva de escoamento rugoso, o fator de atrito só depende da rugosidade relativa.

De acordo com as afirmações, a sequência correta é
