Questão
ID 3321029Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modulação/Demodulação em Amplitude
Ano: 2018 Banca: CEPS UFPA - Centro de Processos Seletivos da Universidade Federal do Pará Órgão: Universidade Federal do Sul e Sudeste do Pará
Durante um voo extremamente longo, Robson adormece. De repente, sente uma pancada na cabeça e, algumas horas depois, acorda numa ilha deserta, rodeado por alguns destroços do avião em que viajava. As questões a seguir estão relacionadas a diferentes desafios que Robson tem pela frente.

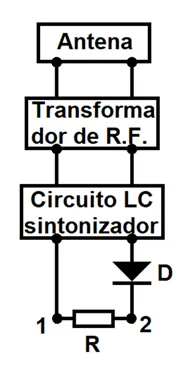

Após acrescentar o diodo D e a resistência de carga R, como mostra a figura

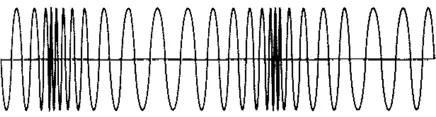

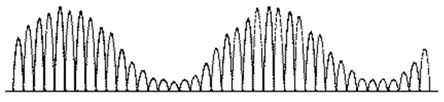

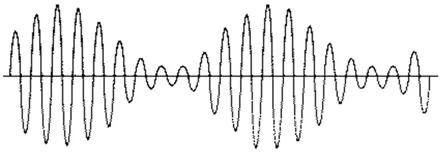

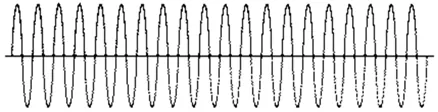

Se um sinal com amplitude modulada (AM) for sintonizado e um osciloscópio for ligado nos pontos 1 e 2, o sinal mostrado será
