Questão
ID 3320699Disciplina: Engenharia Mecatrônica
Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo
Ano: 2018 Banca: CEPS UFPA - Centro de Processos Seletivos da Universidade Federal do Pará Órgão: Universidade Federal do Sul e Sudeste do Pará
Durante um voo extremamente longo, Robson adormece. De repente, sente uma pancada na cabeça e, algumas horas depois, acorda numa ilha deserta, rodeado por alguns destroços do avião em que viajava. As questões a seguir estão relacionadas a diferentes desafios que Robson tem pela frente.

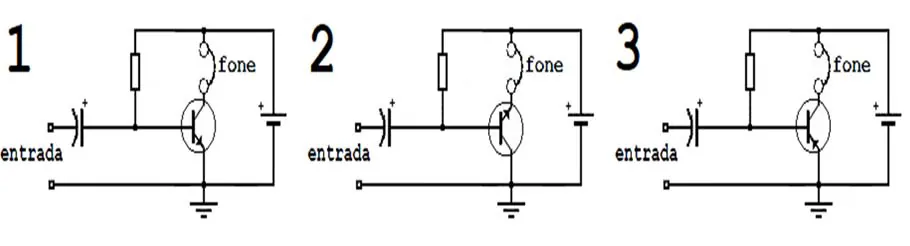

Quando o sinal que chega no fone de ouvido é muito fraco, se torna necessário amplifica-lo. A figura abaixo mostra os diagramas de três circuitos (1, 2 e 3)
A partir da forma em que o transistor está conectado em cada circuito é correto afirmar que o(s) circuito(s) que poderia(m) amplificar o sinal aplicado à entrada é(são)
