Questão 3320313

Durante um voo extremamente longo, Robson adormece. De repente, sente uma pancada na cabeça e, algumas horas depois, acorda numa ilha deserta, rodeado por alguns destroços do avião em que viajava. As questões a seguir estão relacionadas a diferentes desafios que Robson tem pela frente.

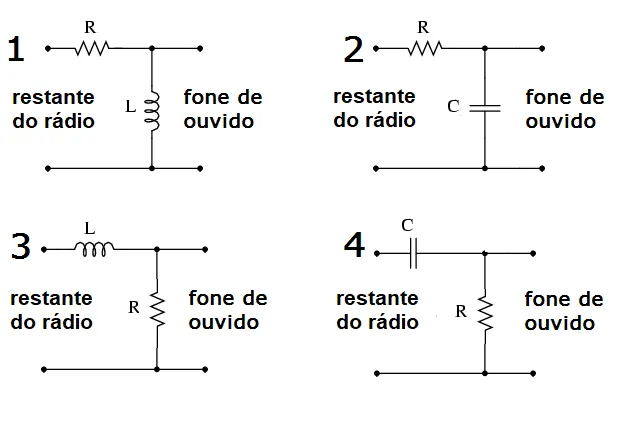

A emissora que Robson pretende escutar usa a modulação de amplitude (AM em inglês) para codificar os sinais sonoros na onda eletromagnética. Assim, o próximo passo é demodular o sinal, ou seja, colocar um filtro que deixe passar apenas as oscilações na amplitude do sinal, oscilações estas de baixa frequência, menores ou iguais a 20 kHz, que serão entregues aos fones de ouvido. A seguinte figura mostra quatro circuitos, cada um deles conectado do lado direito aos fones de ouvido.

Os circuitos capazes de realizar esta função, de deixar passar apenas sinais de baixa frequência são
