Questão
ID 3319862Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2019 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

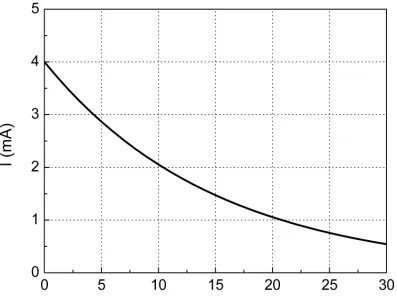

Uma fonte de tensão contínua e ideal de 60 𝑉 é conectada em série com um resistor e um capacitor, inicialmente descarregado. No gráfico a seguir, pode-se visualizar o comportamento da corrente em função do tempo do circuito em questão.
tempo (ms)
Considere: 𝑙𝑛(0,70) ≈ −0,36; 𝑙𝑛(0,60) ≈ −0,51; 𝑙𝑛(0,50) ≈ −0,69; 𝑙𝑛(0,25) ≈ −1,4.
O intervalo de tempo aproximado para que o capacitor esteja, pelo menos, 99% carregado é:
