Questão
ID 3319832Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2019 Banca: COMPERVE UFRN - Comissão Permanente do Vestibular da Universidade Federal do Rio Grande do Norte Órgão: Universidade Federal do Rio Grande do Norte

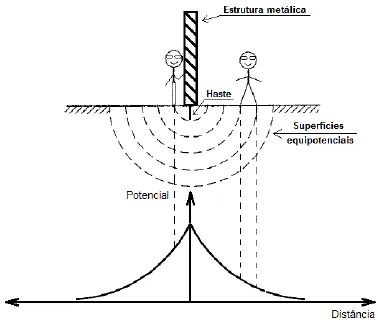

Por uma estrutura metálica aterrada flui uma corrente de falta para o solo fazendo com que apareçam superfícies equipotenciais, conforme a figura ao lado, a qual apresenta também o gráfico dos potenciais no solo.
No momento em que a corrente flui para o solo, uma pessoa encostada na estrutura submete-se à uma tensão de toque e outra pessoa que está em pé próximo à estrutura submete-se à uma tensão de passo.
De acordo com a figura e com essas informações, é correto afirmar que a tensão de
