Questão
ID 3319726Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2019 Banca: IDECAN - Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional Órgão: Instituto Federal de Educação, Ciência e Tecnologia da Paraíba
Com base na FIGURA A, para uma carga Z com características puramente resistiva com um valor de resistência igual a Rcarga = 100Ω e uma tensão de entrada alternada e senoidal de 220V na frequência de 60Hz.
Calcule

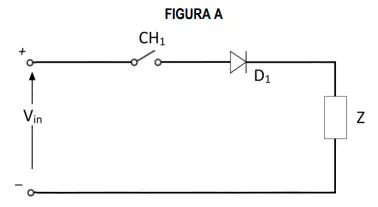

Considere o seguinte circuito formado por uma chave CH1, um diodo ideal D1 e uma impedância Z conforme ilustrado na FIGURA A:
Com base na FIGURA A, para uma carga Z com características LC ideal, Z = XL – XC, onde a capacitância da carga é dada por 20 uF (Cz = 200 uF) e a indutância é dada por 80 mH (Lz= 80mF).
Considere Vin formado por um banco de 2 baterias idênticas Vb = 12V, em série.
O Valor eficaz aproximado de tensão na carga.
