Questão
ID 3318501Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2022 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Assembleia Legislativa de São Paulo

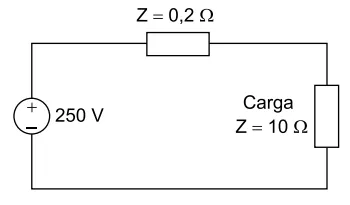

O circuito apresentado na figura a seguir simboliza um sistema de geração em corrente contínua, alimentando uma carga de 10 Ω por meio de uma linha de transmissão com impedância de 0,2 Ω.
A queda de tensão percentual produzida pela linha de transmissão, referenciada à fonte, é igual a
