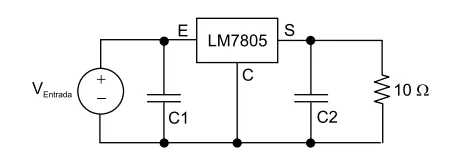

O circuito apresentado na figura a seguir representa uma fonte de alimentação com regulador linear da família 78XX.
Considerando o consumo do regulador desprezível e a carga correspondente a um resistor de 10 Ω, o maior valor permitido de VEntrada para que a potência dissipada pelo regulador seja igual a 4 W é de
