Questão
ID 3317281Disciplina: Engenharia Mecatrônica
Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo
Ano: 2023 Banca: FGV - Fundação Getúlio Vargas Órgão: BB Tecnologia e Serviços/ Banco do Brasil

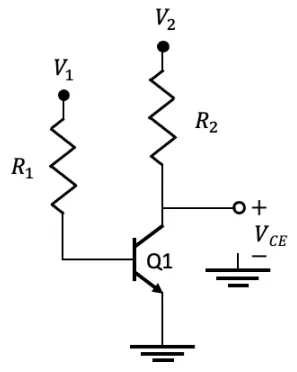

O circuito de polarização do transistor Q1 é composto de dois resistores 𝑅1 = 100 𝑘Ω e 𝑅2 = 1,5 𝑘Ω.
O transistor bipolar de junção npn Q1 possui ganho de corrente de emissor comum 𝛽 = 100 e 𝑉𝐵𝐸 = +0,7 𝑉.
Sabendo-se que 𝑉1 = +4𝑉 e 𝑉2 = +12𝑉, a tensão 𝑉𝐶𝐸 é aproximadamente igual a
