Questão
ID 3316237Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2024 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Brusque
Caso 3
Responda às questões 34 e 35, considerando a figura abaixo:

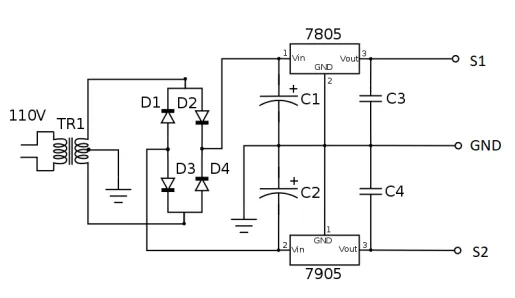

A figura do caso 3 mostra um circuito de uma fonte de alimentação com regulação linear muito utilizada para testes em sistemas eletrônicos em bancadas de manutenção.
Qual a tensão da saída S1 e S2 em relação ao terminal GND, respectivamente?
