Questão
ID 3306520Disciplina: Engenharia Mecatrônica
Assuntos: Elementos de Máquinas: Parafusos, Pinos, Porcas, Arruelas, Mancais e Rolamentos
Ano: 2025 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia de Saneamento do Distrito Federal
Texto 25A3-I

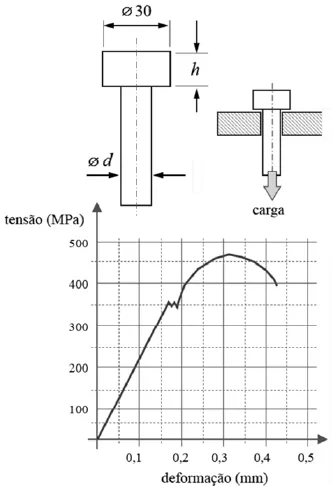

A figura a seguir ilustra um pino cilíndrico e, no detalhe, a situação de montagem quando suporta certa carga. Ademais, apresenta a curva tensão-deformação obtida após um ensaio de tração do material usado na fabricação do pino cilíndrico em questão.
Se o diâmetro do pino d do texto 25A3-I for igual a 10 mm, se a carga aplicada for igual a 500 kN e se a tensão de ruptura τ por cisalhamento for igual a 500 MPa, o valor da altura h mínima da cabeça do pino deverá ser
