Questão 3306340

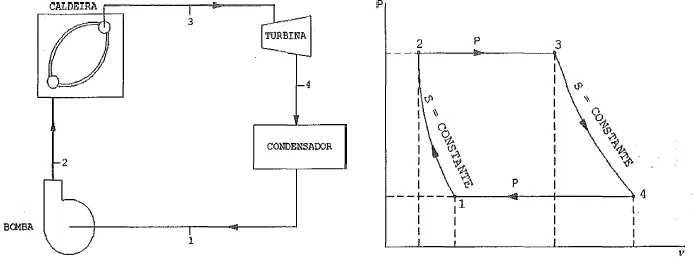

Observe as figuras a seguir.

No ciclo ideal Rankine acima representado, o vapor d’água deixa a caldeira e entra na turbina como vapor superaquecido a 5MPa e 500°C. A pressão no condensador é de 25kPa„ Admita que os processos desse ciclo ocorram em regime permanente e com variações desprezíveis de energias cinética e potencial. Nessas condições e utilizando o critério de arredondamento na primeira casa decimal, calcule o rendimento do ciclo e assinale a opção correta.

Dados:

A 25kPa \(\left\{\begin{matrix} v = 0,00102 m³/kg \\ s_1 = 0,8930 kJ (kg.K) & s_1v = 6,9383 kJ (kg.K)\\ h_1 = h_1 = 271,9 kJ/kg & h_1v = 2346,3 kJ/kg \\ \end{matrix}\right.\)

h₃ = 3433,8 kJ/kg s₃ = 6,9758 kJ/(kg.K)
