Disciplina: Engenharia Mecatrônica
Assuntos: Válvulas: Direcionais, Pré-operadas, de Retenção, de Fluxo e Reguladora de Pressão
Ano: 2018 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Empresa Maranhense de Administração Portuária

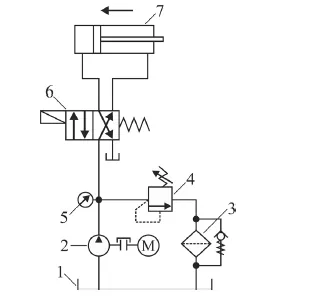

Considerando o circuito hidráulico esquematizado na figura
precedente, julgue os itens seguintes.
O elemento identificado na figura pelo número 6 é uma válvula
direcional, a qual causa o movimento do cilindro e tem
quatro vias e duas posições, sendo acionada por solenoide e
com retorno por mola. Para isso, o carretel dirige o fluxo da
bomba para uma passagem do atuador, elemento número 7,
quando este está em uma posição extrema ao mesmo tempo em
que a outra passagem do atuador é descarregada para o tanque.
