Questão 3304913

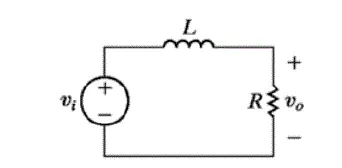

A variação da frequência de uma fonte sinusoidal não altera os tipos de elementos ou as suas ligações, mas é susceptível a alterar a impedância de capacitores e indutores, porque a impedância destes elementos é uma função da frequência. Portanto a escolha cuidadosa de elementos de circuito, seus valores e suas conexões com outros elementos nos permitem construir circuitos que passam para a saída apenas os sinais de entrada que residem em um intervalo desejado de frequências. Tais circuitos são chamados circuitos de frequência seletiva ou filtros, como o exemplo a seguir. Muitos dispositivos que se comunicam através de sinais elétricos, tais como telefones, rádios, televisões e satélites, utilizam este tipo de circuito.

A fim de se construir um filtro para um eletrocardiograma, os seguintes elementos devem ser considerados:

1. Cálculo do valor dos componentes.

2. A frequência do batimento cardíaco.

3. Cálculo da frequência de corte.

4. A frequência da rede elétrica.

5. Tipo de filtro: passa-baixa, passa-alta ou passa-faixa.

Assinale a opção que apresenta a ordem correta dos elementos para a construção do circuito:
