Questão 3304692

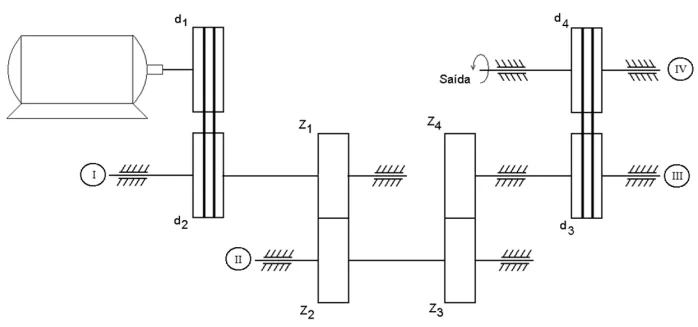

A figura abaixo representa um sistema de transmissão utilizando correias e engrenagens. A transmissão é acionada por um motor elétrico com potência P=550π W e rotação n=3300 rpm.

Considere os diâmetros das polias: d₁ = 120 mm, d₂ = 360 mm, d₃ = 90 mm e e d₄ = 180 mm. Número de dentes das engrenagens: . Número de dentes das engrenagens: Z₁ = 10 dentes, dentes, Z₂ = 20 dentes, dentes, Z₃ = 6 dentes edentes e Z₄ = 30 dentes. Para efeitos de cálculos use dentes. Para efeitos de cálculos use π = 3,14. Desconsidere as perdas do sistema. Desconsidere as perdas do sistema.

A alternativa que representa a rotação de saída e o torque é:
