Questão 3304558 de Legislações de Órgãos - FCC 2019

Questão

ID 3304558

Disciplina: Legislações de Órgãos

Assunto: Normas ISA - Setting The Stardard Fo Automation

Ano: 2019 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal de Justiça do Maranhão

Sendo a Instrumentação uma ciência que aplica e desenvolve técnicas para adequação de instrumentos em equipamentos e processos, é muito importante ao profissional que atua na área ter conhecimento das simbologias empregadas em fluxogramas de processos. Abaixo são apresentados símbolos que seguem a Norma ANSI/ISA-S5.1.

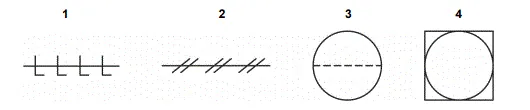

As figuras 1; 2; 3; 4 são símbolos que correspondem, respectivamente, a:

Alternativa A:
sinal de ligação por software; sinal elétrico; instrumento discreto montado em painel principal acessível ao operador; instrumento compartilhado em painel principal não acessível ao operador.
Alternativa B:
sinal de ligação por software; sinal hidráulico; instrumento compartilhado em painel auxiliar acessível ao operador; instrumento discreto montado em campo.
Alternativa C:
sinal pneumático; sinal elétrico; instrumento compartilhado em painel auxiliar acessível ao operador; instrumento compartilhado montado em campo.
Alternativa D:
sinal hidráulico; sinal pneumático; instrumento compartilhado em painel principal acessível ao operador; instrumento discreto em painel principal não acessível ao operador.
Alternativa E:
sinal hidráulico; sinal pneumático; instrumento discreto em painel auxiliar não acessível ao operador; instrumento compartilhado montado em campo.
