Questão 3303832

Engenharia Mecatrônica · 2021

Questão

ID 3303832

Disciplina: Engenharia Mecatrônica

Assunto: Atuadores Pneumáticos e Válvulas Direcionais

Ano: 2021 Banca: IFTO - Instituto Federal de Educação, Ciência e Tecnologia do Tocantins Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Tocantins

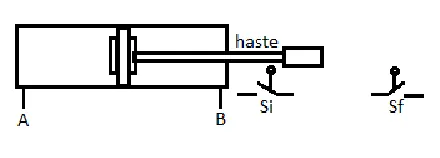

A figura abaixo representa um atuador pneumático de movimento retilíneo de dupla ação e um sensor de início e outro de fim de curso. O circuito de comando elétrico não envolve dispositivos eletrónicos e nem equipamentos de mesma natureza.

Assinale a alternativa correta.

Alternativa A:
Uma forma de simplificar o circuito elétrico de comando para permitir o movimento oscilatório da haste do atuador é por meio da utilização de uma válvula eletropneumática 5/2 de ação bidirecional.
Alternativa B:
Como o sensor Sf é de contato NA (Normalmente Aberto) uma das formas mais simples de se obter um movimento oscilatório da haste é aplicando uma válvula 4/2 de ação unidirecional.
Alternativa C:
Como o sensor Si é de contato NA (Normalmente Aberto) uma das formas mais simples de se obter um movimento oscilatório da haste é aplicando uma válvula 5/2 de ação unidirecional.
Alternativa D:
As alternativas b e c estão corretas.
Alternativa E:
Para permitir um movimento oscilatório da haste a válvula eletropneumática mais indicada e a 3/2 de ação unidirecional.
