Questão 3303786 de Engenharia Mecatrônica - SSPM 2021

Questão

ID 3303786

Disciplina: Engenharia Mecatrônica

Assuntos: Motores e Ciclos Padrões de Ar: Rankine, Brayton, Diesel, Otto

Ano: 2021 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

Considerando o ciclo padrão a ar (Ciclo Otto), observe o gráfico e as figuras a seguir:

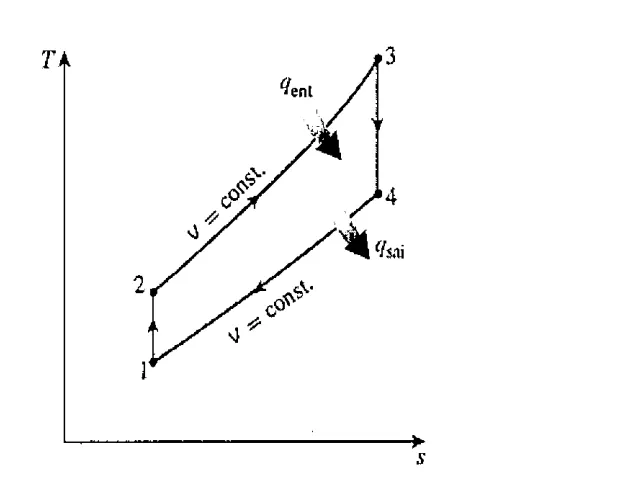

Diagrama Temperatura x entropia de um ciclo padrão a ar Otto.

Otto. Considere que os processos 2-3 e 4-1 ocorrem a volume constante e que q_ent e q_sai representam respectivamente, calor que entra e calor que sai do ciclo.

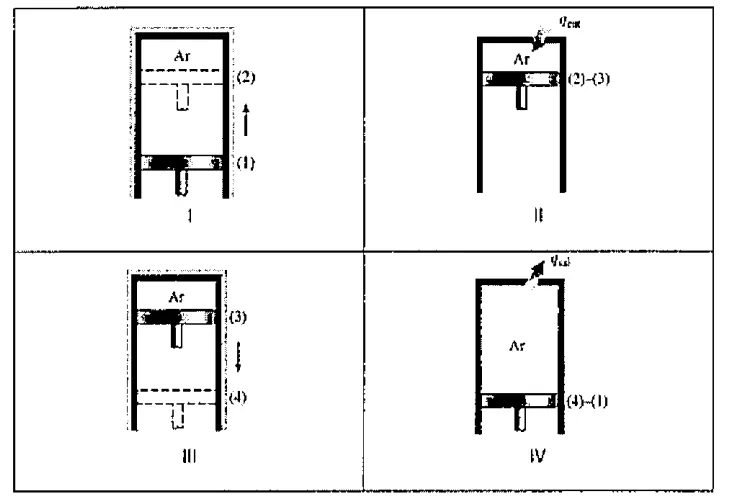

Assinale a opção que identifica corretamente a representação dos quatro tempos no diagrama ideal do motor de combustão interna de ignição por centelha:

Alternativa A:
l - Expansão isentrópica, ll - Adição de calor isobárica, lll - Compressão isentrópica, IV - Rejeição de calor isobárica;
Alternativa B:
l - Compressão isentrópica, ll - Adição de calor isobárica, lll - Expansão isentrópica, IV - Rejeição de calor isobárica;
Alternativa C:
l - Expansão isentrópica, ll - Adição de calor isocórica, Ill - Compressão isentrópica, IV - Rejeição de calor isocórica;
Alternativa D:
I - Compressão isentrópica, II - Rejeição de calor isocórica, III - Expansão isentrópica, IV - Adição de calor isocórica;
Alternativa E:
l - Compressão isentrópica, li - Adição de calor isocórica, lll - Expansão isentrópica, IV - Rejeição de calor isocórica;
